Vestavba modulu Spektrum 2,4GHz (starší)

Vestavba modulu Spektrum 2,4GHz (DSM2, DM9) do vysílače JR PCM 9XII

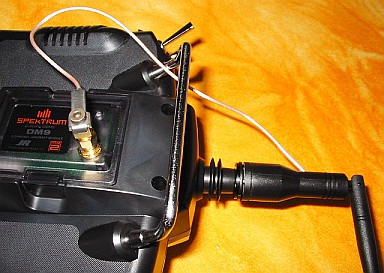

Byl jsem požádán kolegou "Filipem", zda bych mu nezabudoval nově zakoupený modul 2,4GHz do jeho vysílače. Tento modul se klasicky zapojuje namísto stávajícího VF modulu přes anténní konektor, jak je vidno z následujícího obrázku.

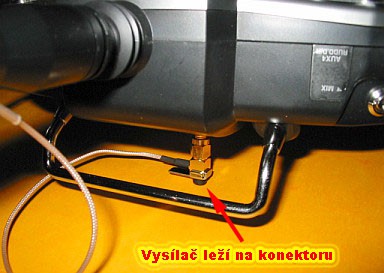

Takovéto zapojení, ačkoliv jednoduché, přece jen je velmi háklivé na manipulaci s vysílačem. Zejména anténní konektor dost překáží a je vystaven mechanickému poškození. Proto jsem chtěl vyhovět požadavku, aby vodič antény byl veden vnitřkem vysílače a vyčnívající anténní konektor byl demontován, jelikož již není zapotřebí modul často měnit.
Tato úprava je náročnější a vyžaduje značnou pečlivost, proto zde popíšu podrobněji postup, který jsem zvolil:

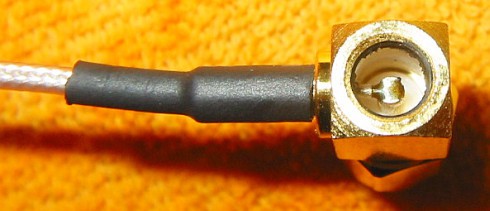

1. Po rozpojení (rozšroubování) konektoru je zapotřebí imbusovým klíčem povolit zaslepenou zátku a pod ní miniaturním hrotem pájky odpájet jeho konec při neustálém tahu za dosti pevně naraženou dutinku. Případně, nejprve šestihrannou dutinku obnažíme ze smršťovačky a krouživým pohybem uvolníme z tělesa konektoru.

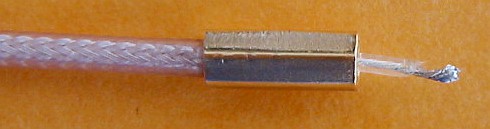

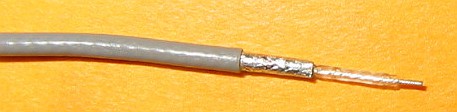

Dostaneme pak takto ukončený anténní, koaxiální vodič.

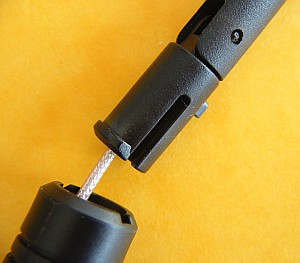

2. Vodič již nyní můžeme provléknout zpět přes díru ve vlastní anténě tak, že nejprve demontujeme části antény silnějším povytažením.


















Po odkrytování vlastního modulu klíčem T8H (4 šrouby) odšroubujeme druhou část konektoru. Vodič je zalisován přes průchodku vně kontaktu. Mně stačilo jen kupodivu lehce zatáhnout a celý vodič se vysunul (u dalšího modulu již však bylo spojení pevné a vodič bylo nutno odstřihnout).

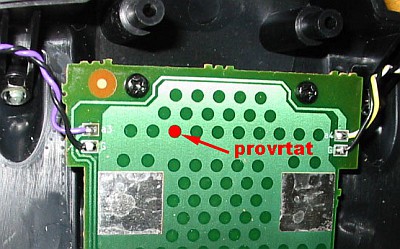

Abychom mohli nyní provléct vodič skrz plastový kryt modulu a dno vysílače (ploš.spoj), vyvrtáme v tomto místě 3mm dírku, kterou jehl.pilníčkem zvětšíme pro snadné provlečení vodiče. Budeme-li modul případně demontovat, dírku možno zvětšit pro zpětné provlečení i s napájeným vodičem a jeho miniaturním konektorem.

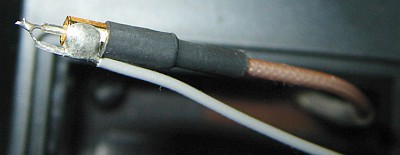

Po provlečení, spájíme oba dva konce anténního vodiče k sobě, jak stínění, tak živý a zaizolujeme (zasmrštíme) bužírkou.

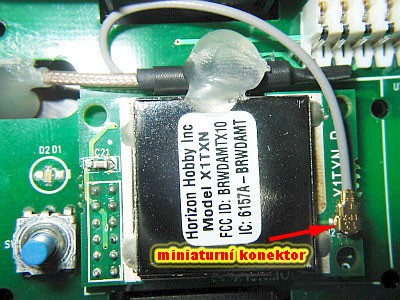

V modulu uspořádáme vodiče a zajistíme, např. tavnou pistolí. Pokud bude žádoucí modul zaměňovat, vodiče zajistíme např. tmelem, abychom po odpojení miniaturního, anténního konektoru, mohli pak snadno vodiče vytáhnout.




















Spodní díl antény jsem nepoužil a anténu nasadil přímo na kruhový výlisek vysílače, kde jsem vůli vystředil odpovídajícím kouskem plast.trubky, čímž se anténa ještě o něco zkrátila a vešel celý vysílač bez vyšroubovávání antény do kufru i s pultem.






Takto pak vypadá zbudovaný modul bez přečnívajících částí konektoru a anténního vodiče :
